[Packet Tracer] IP 설정 및 정적 라우팅 (Static Routing)

Network/Packet Tracer

[Packet Tracer] IP 설정 및 정적 라우팅 (Static Routing)

recognizee 2022. 1. 27. 14:35

728x90

안녕하세요.

오늘은 패킷트레이서 IP 설정을 할 것입니다.

#토폴로지

#IP 설정

PC0

PC1

PC2

Router0

- IP 설정

Router>en //enable 줄여 쓰기

Router#conf t //터미널 들어가기

Router(config)#int g0/0 //int [port] → [port]로 들어가기

Router(config-if)#ip add 172.16.0.254 255.255.255.0 //ip 할당하기

Router(config-if)#no sh //shutdown 꺼주기

Router(config-if)#int s0/0/0 //s0/0/0로 넘어가기

Router(config-if)#ip add 10.0.0.1 255.255.255.0 //ip 할당하기

Router(config-if)#no sh //shutdown 꺼주기

- IP 확인하기

Router(config)#do sh r

Router1

- IP 설정

Router>en

Router#conf t

Router(config)#int s0/0/0

Router(config-if)#ip add 10.0.0.2 255.255.255.0

Router(config-if)#no sh

Router(config-if)#int g0/0

Router(config-if)#ip add 192.168.0.254 255.255.255.0

Router(config-if)#no sh

- IP 확인하기

Router(config)#do sh r

Ping 확인

#정적 라우팅 (static routing)

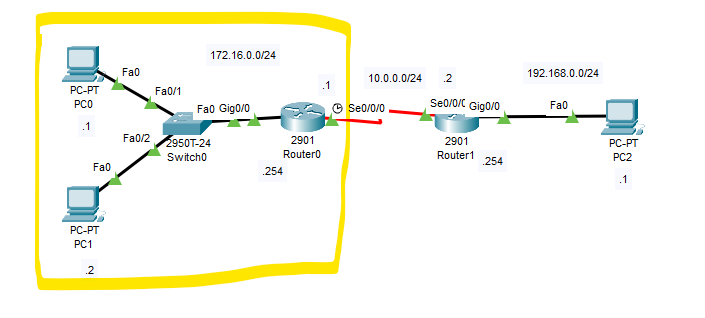

위와 같이 노란색 박스 안에 있는 토폴로지만 ping을 주고받을 수 있고, 보라색 박스 안에 있는 토폴로지끼리만 ping을 주고 받을 수 있으며, 하늘색 박스 안에 있는 토폴로지끼리만 ping을 주고 받을 수 있습니다. 따라서 아까 PC0과 PC1에서 PC2로 ping을 보냈을 때 실패가 나온 겁니다. 그러면 PC0과 PC2 어떻게 통신할까요?

이때 사용하는 방법 중 하나는 정적 라우팅입니다.

정적 라우팅은 말 그대로 내가 직접 연결이 안 된 네트워크들을 연결시켜줘야 합니다. 그래서 보통 동적 라우팅을 많이 사용하는데 오늘은 정적 라우팅을 사용할 것입니다.
