VMware로 실습 환경 구축하기 (Ubuntu / Windows 환경 구축)

안녕하세요.

오늘은 실습 환경을 구축해보겠습니다.





#실습할 토폴로지

토폴로지

위와 같은 토폴로지로 구축할 예정입니다.



#사용할 파일

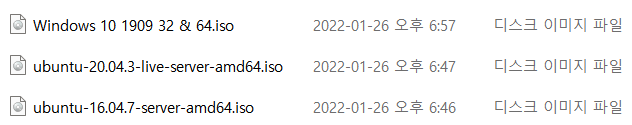

필요한 파일



#환경 구축

• main server

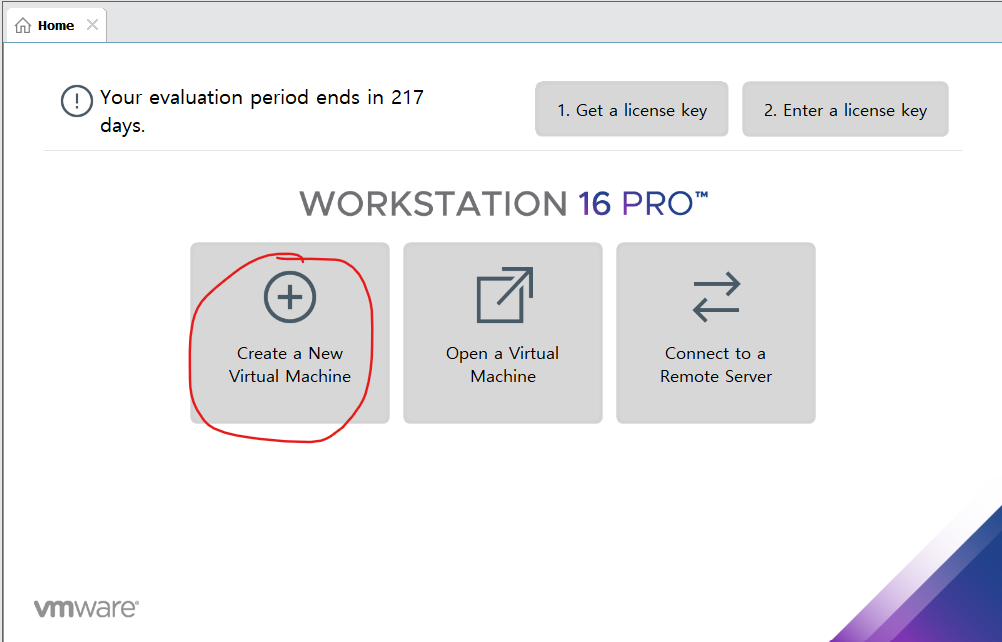

Create a Nex Virtual Machine 클릭

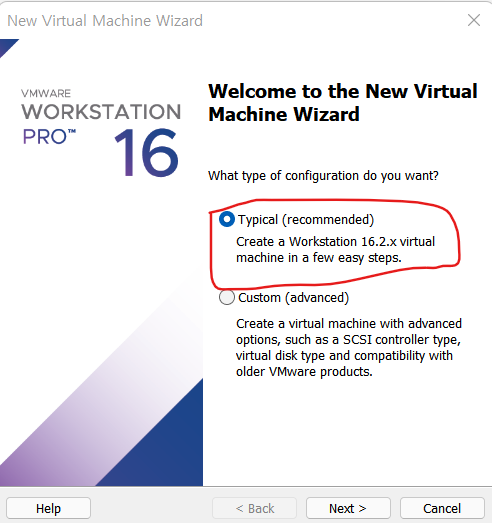

Typical → Next

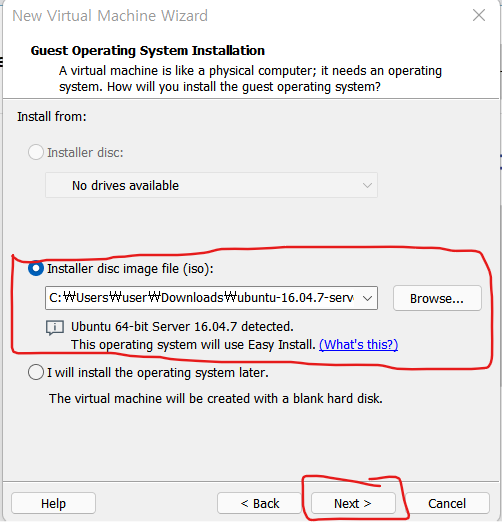

ubuntu 16.04 가져오기 → Next

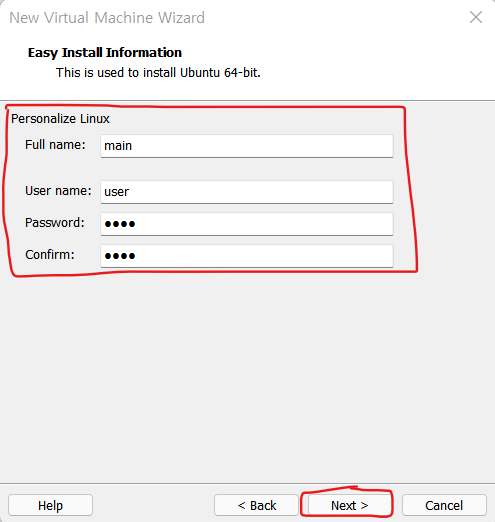

Linux 속 자신의 계정 설정 → Next

이름 설정 → Next

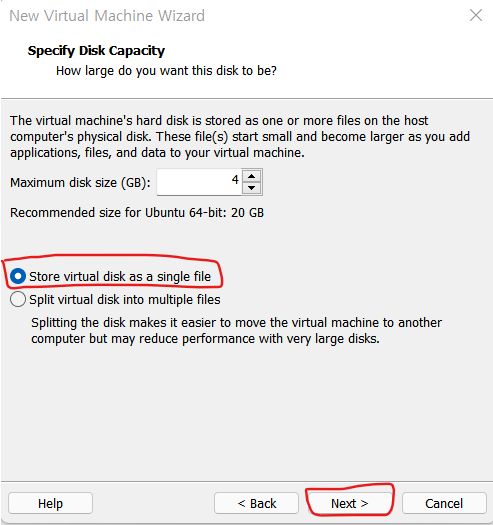

single file → Next

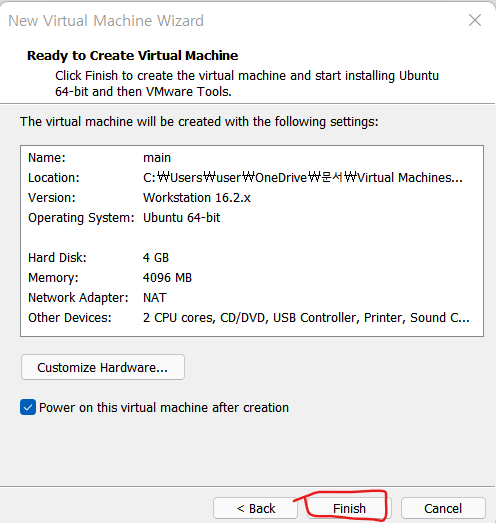

Finish 클릭

완료!

• slave server

main server와 동일하게 하되, 디스크 이미지 파일은 ubuntu 20.04로 사용해주었습니다.

slave server를 켜주면 아래와 같이 뜹니다. 또 설정해줍니다.

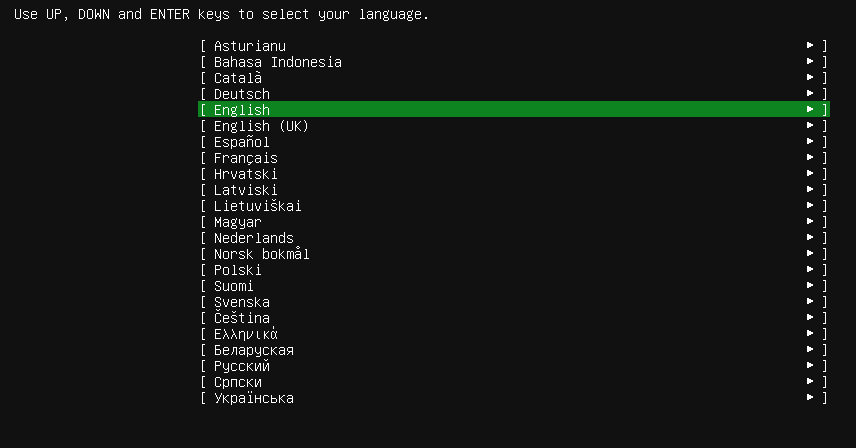

English를 ENTER로 선택

Continue ~ 선택

그런 다음 계속 Done을 눌러주시면 이런 창이 뜹니다

Continue 선택

profile 설정 → Done

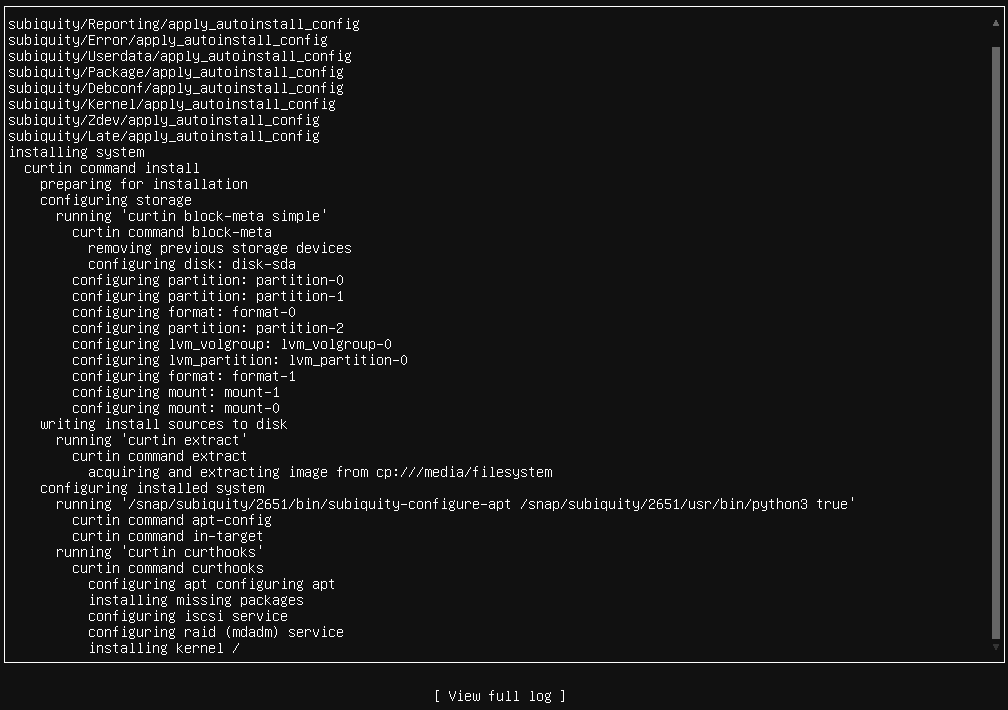

인내심을 갖고 기다리기

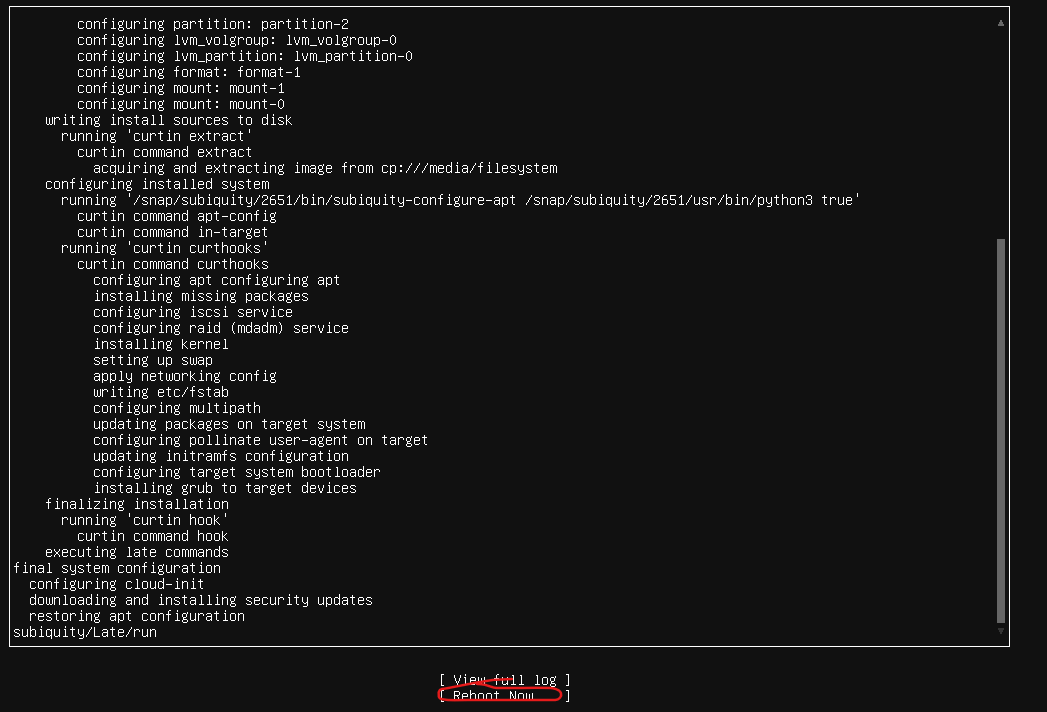

Reboot Now

Enter → 자신의 계정으로 로그인 → 완료!

• router

slave server와 동일하게 구축하였습니다.

• client

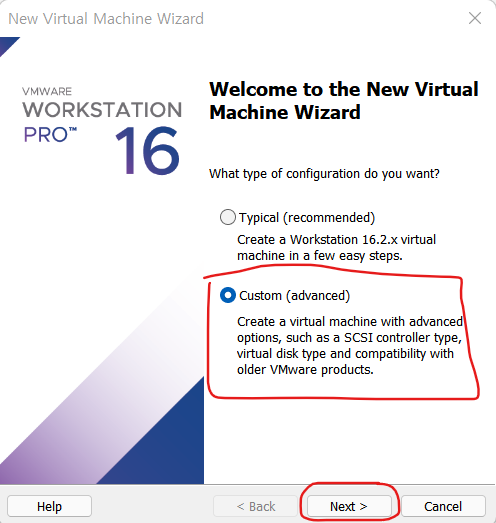

Custom → Next

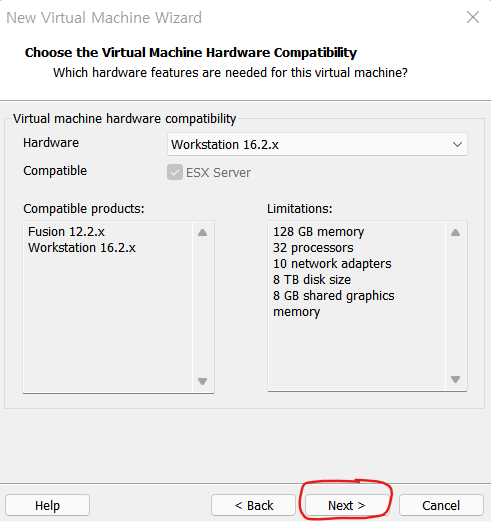

Next

Windows 파일 선택 → Next

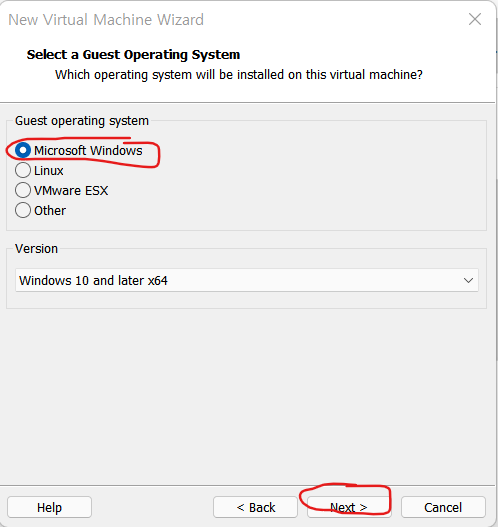

Microsoft Windows → Next

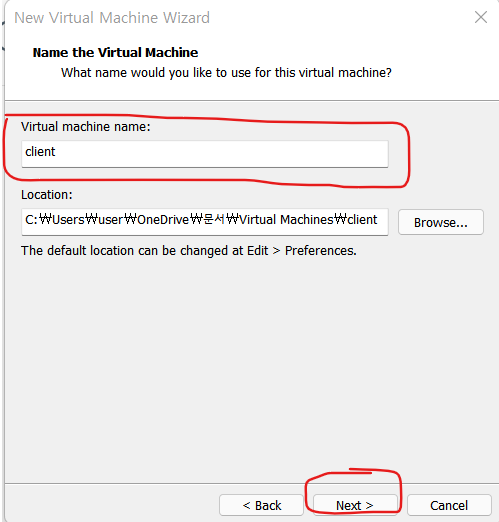

이름 설정 → Next

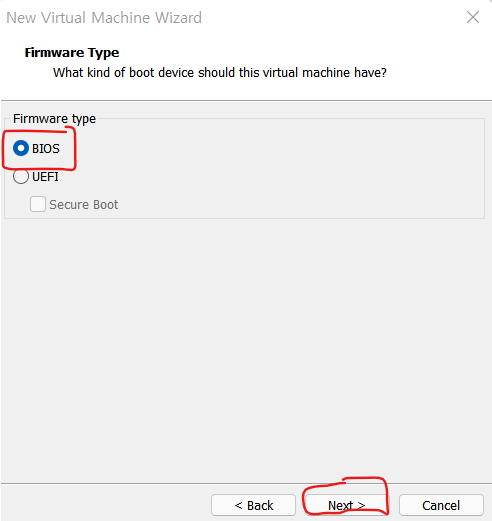

BIOS → Next

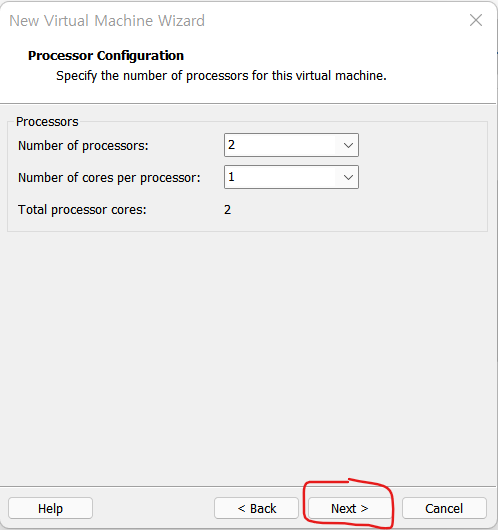

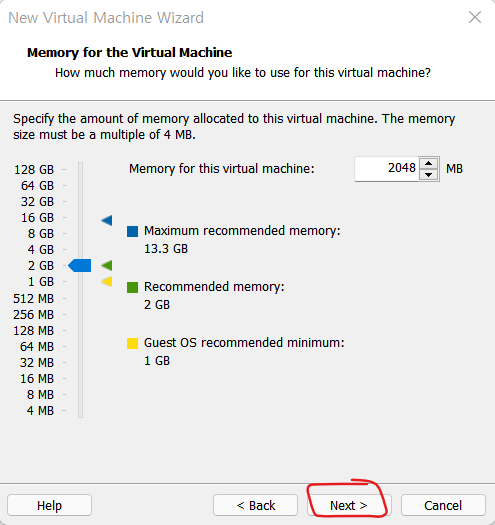

Next

Next

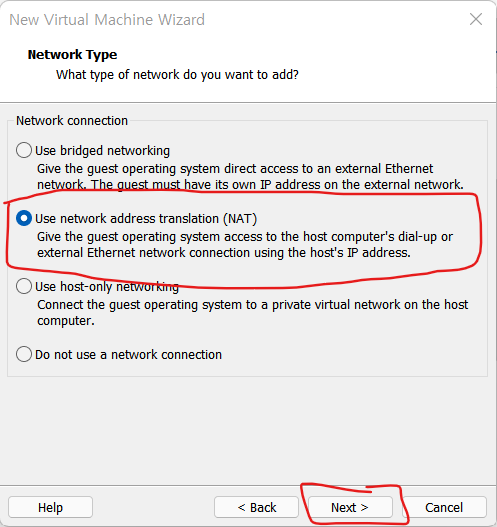

NAT → Next

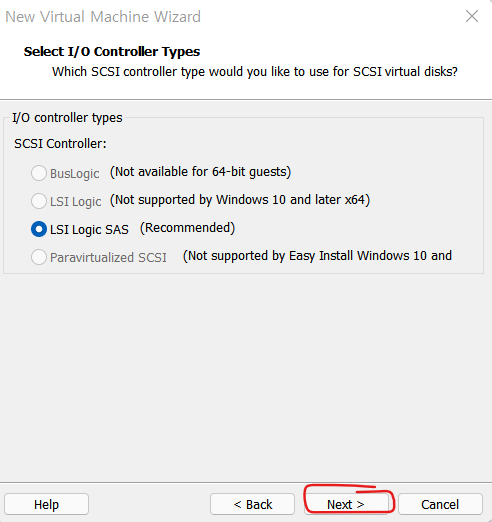

LSI Logic SAS → Next

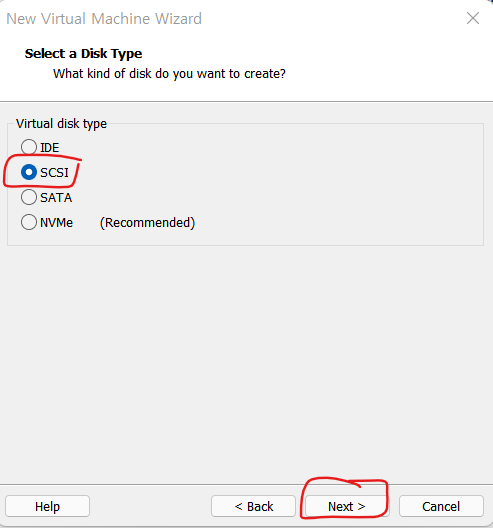

SCSI → Next

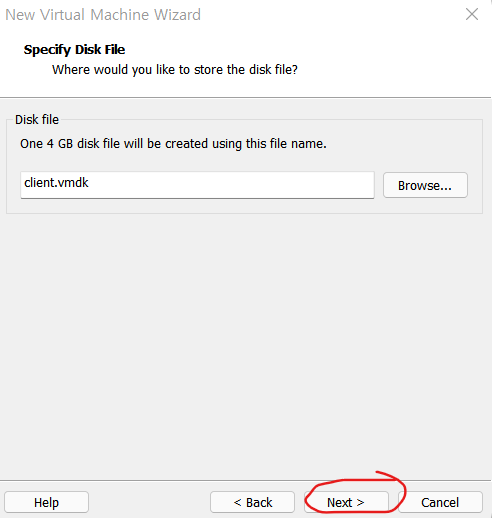

single file → Next (4 → 10.5GB로 바꿈...)

Next

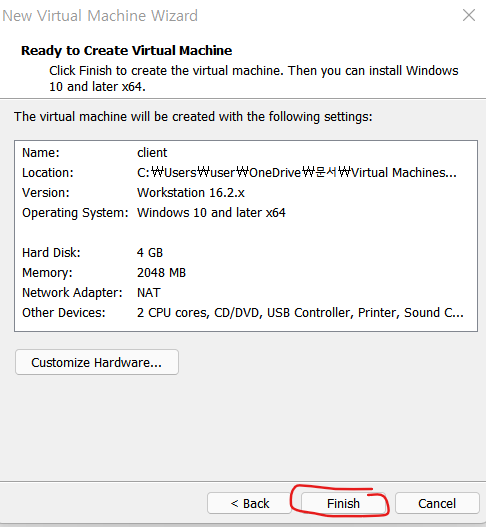

Finish

client를 켜주면 아래와 같이 설정을 해야 됩니다.

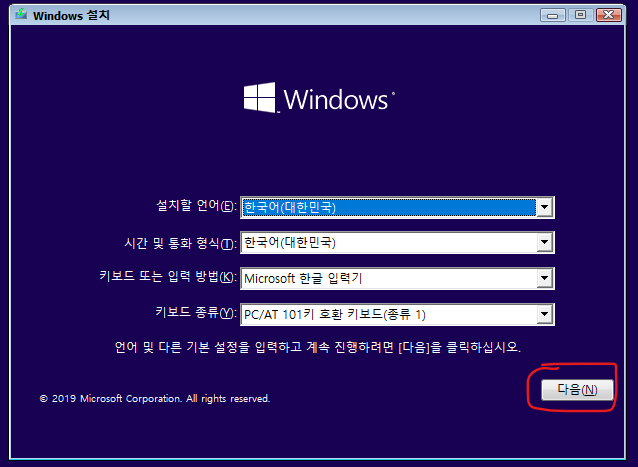

다음

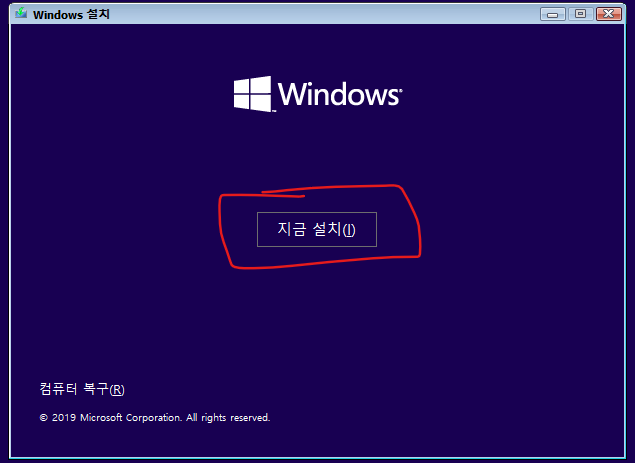

지금 설치

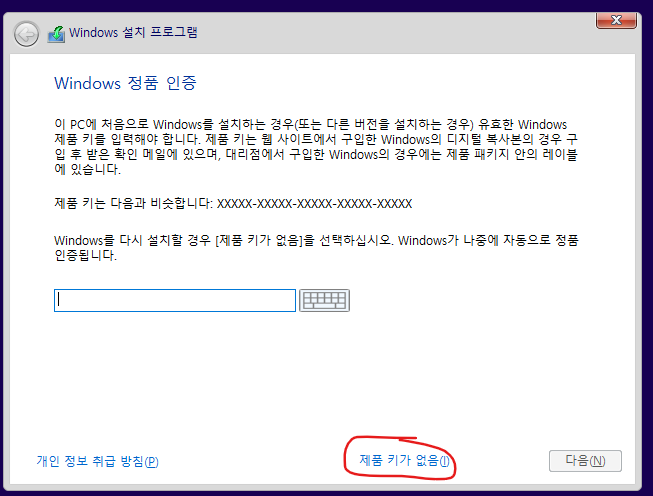

제품 키가 없음

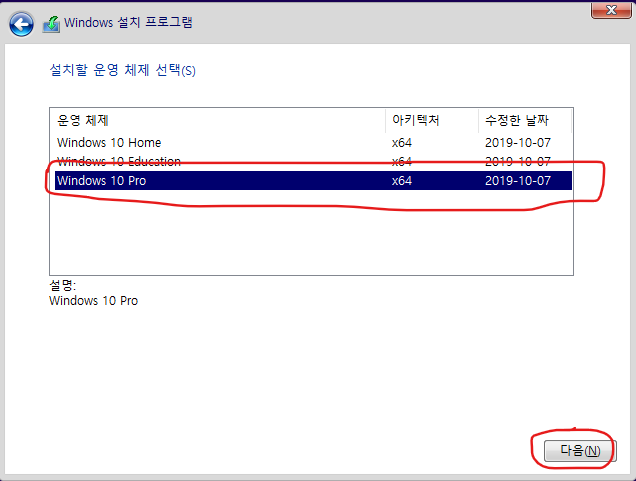

Pro → 다음

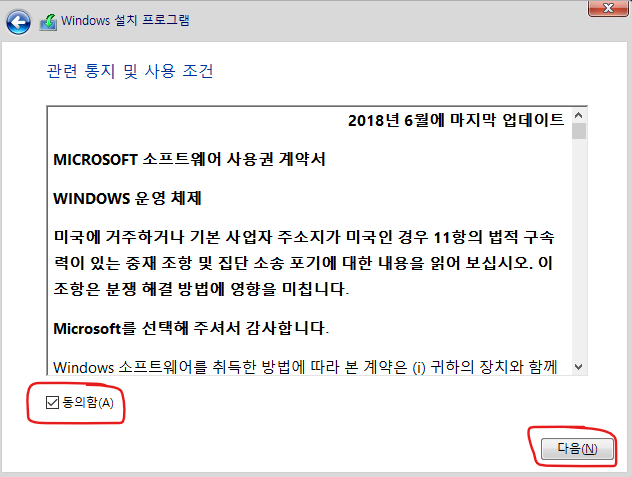

동의 → 다음

사용자 지정

이후엔 PC 설정하듯이 설정하면 끝납니다

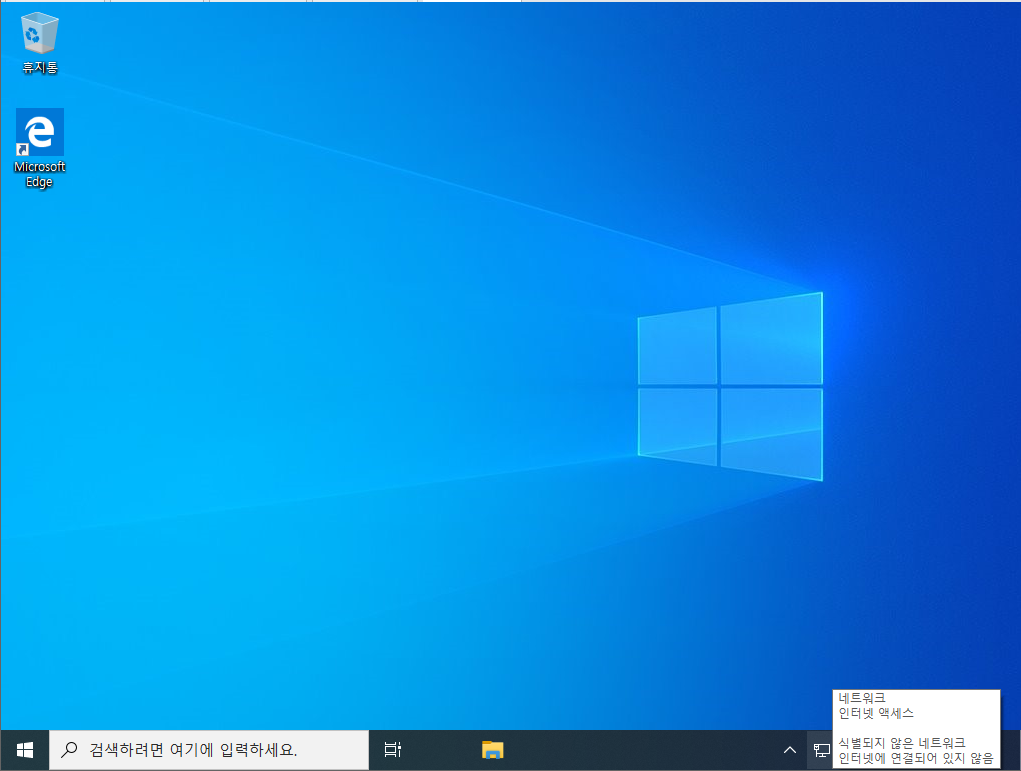

완성!



#Network 설정

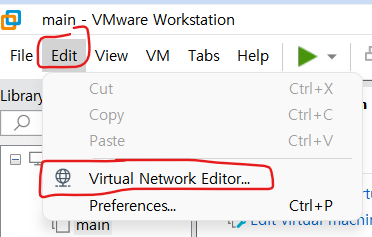

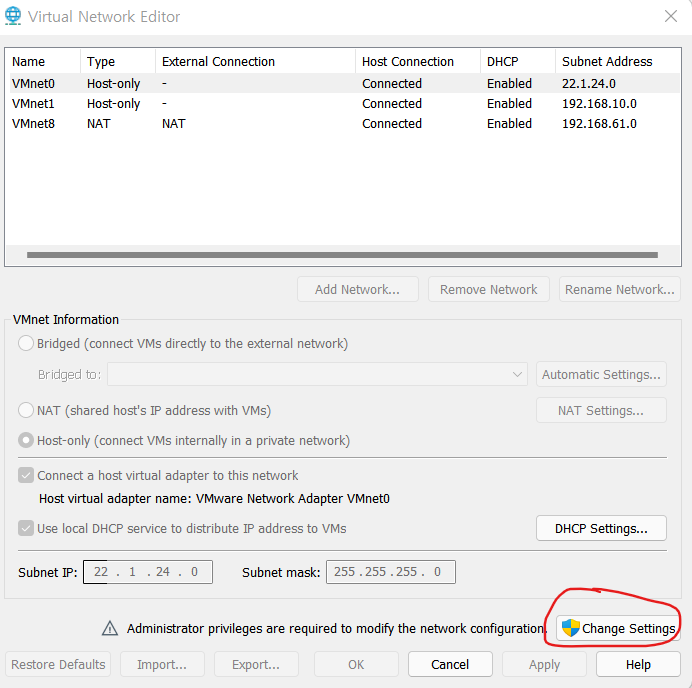

Edit → Virtual Network Editor...

Change Settings

VMnet8 제외 다 지웠습니다.

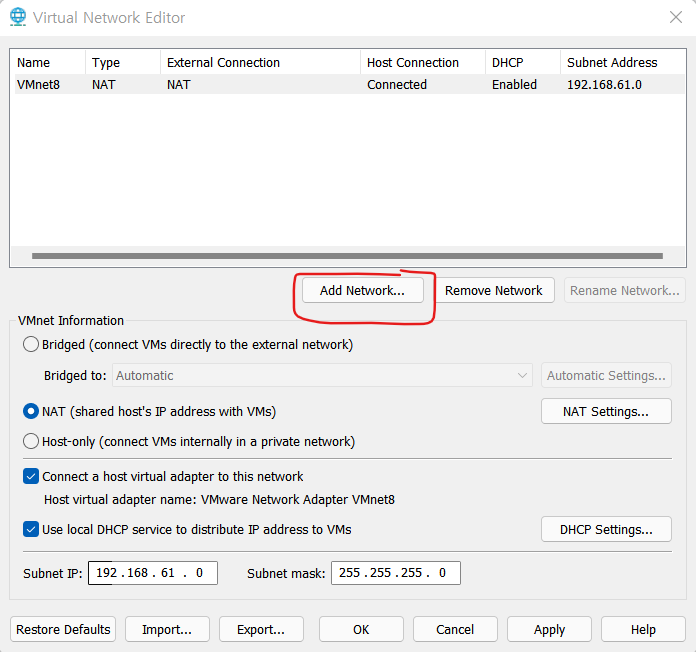

Add Network...

Ok

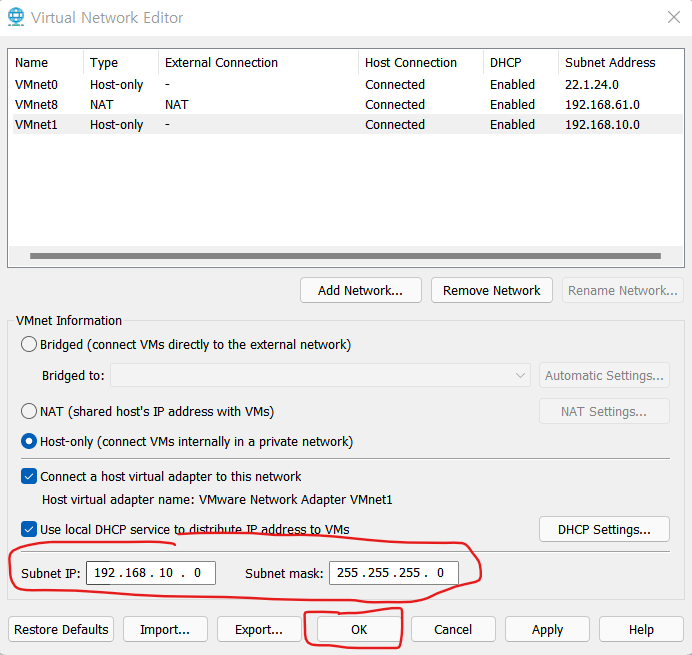

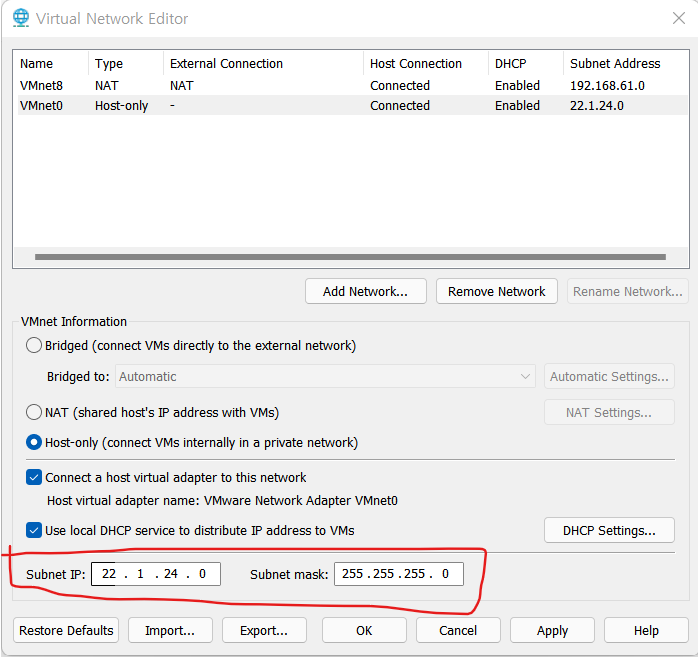

Subnet IP & Subnet mask 부여하기

Subnet IP & Subnet mask 부여하기 → OK → 끝!



• main server network adapter 설정

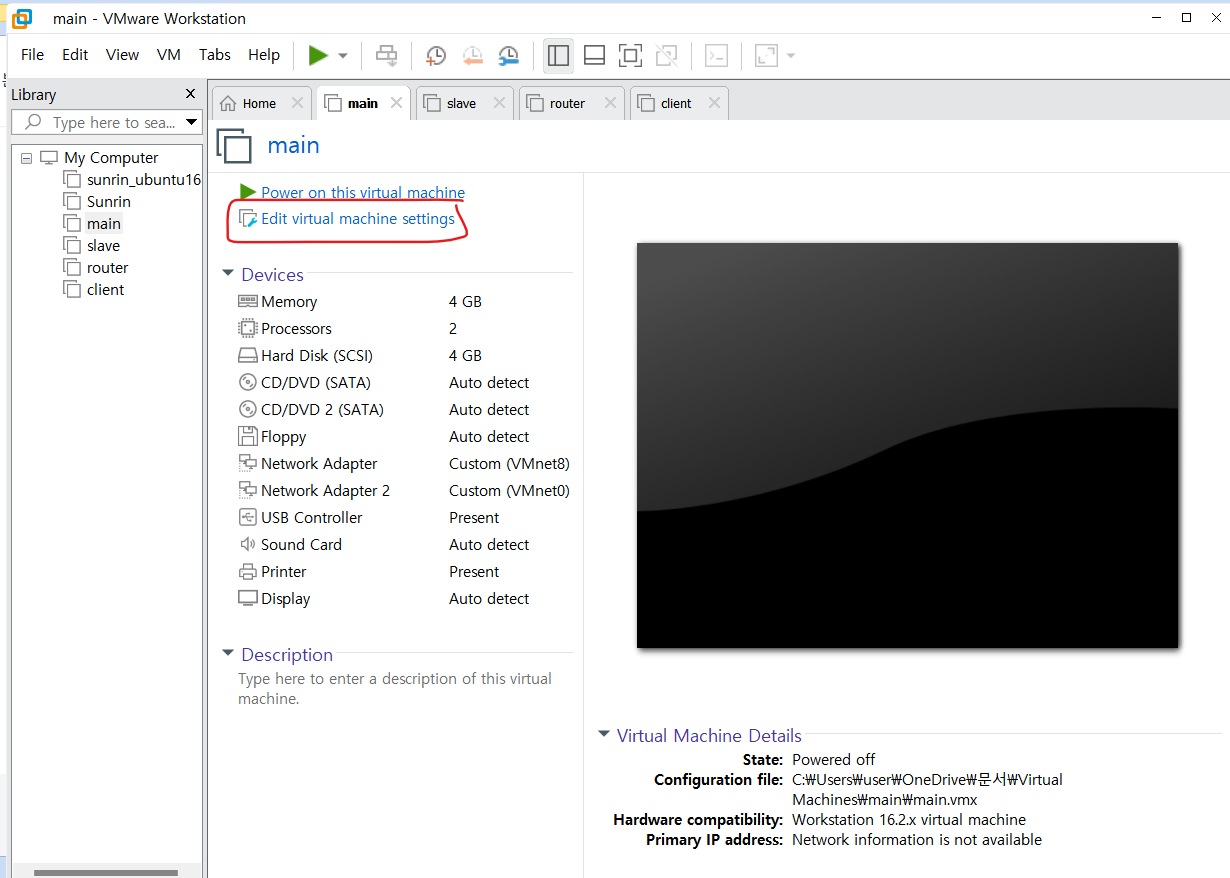

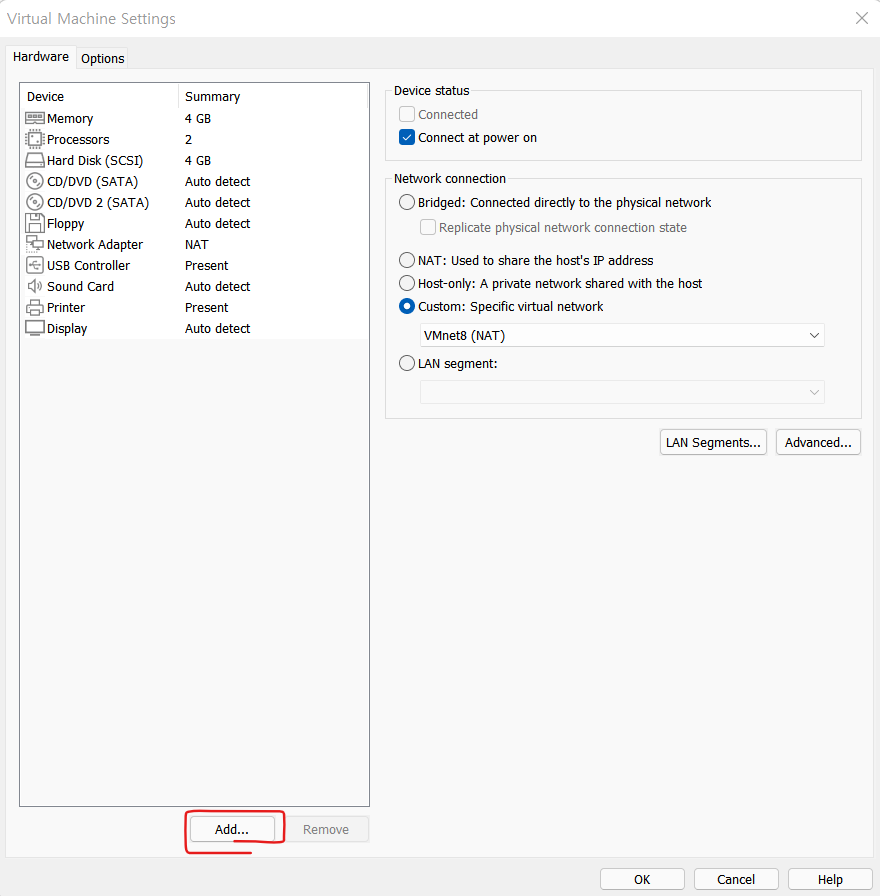

Edit virtual machine settings



Add...

Network Adpater → Finish

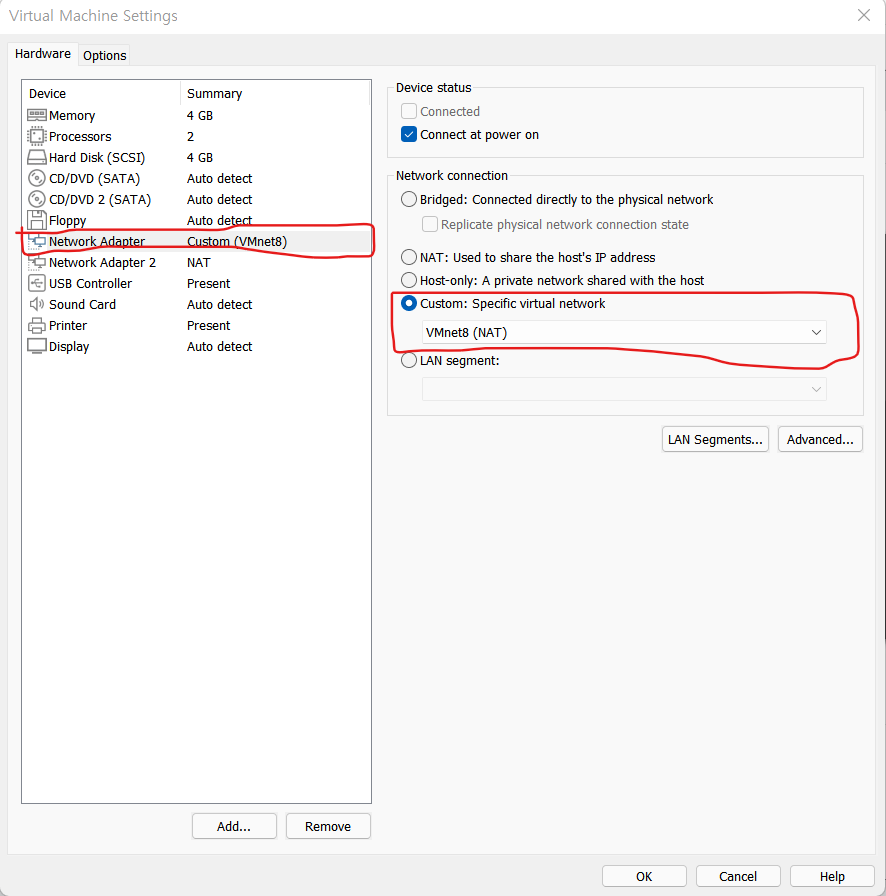

Network Adapter → Custom → VMnet8

Network Adapter 2 → Custom → VMnet0

22.1.24.0/24 대역이기 때문에 VMnet0으로 설정해주었습니다

• slave server network adapter 설정

main server와 똑같이 설정해주었습니다.

• router network adapter 설정

main server와 똑같이 설정을 하고 client와 연결하기 위해 어댑터를 하나 더 추가하였습니다.

추가한 어댑터에는 VMnat1(192.168.10.0/24)으로 설정해주었습니다.

Network Adapter 3 → Custom → VMnet1

• client network adapter 설정

Network Adapter에는 VMnet8(nat)으로 설정해주었고, Network Adapter 2에는 VMnet1(192.168.10.0)으로 설정해주었습니다.

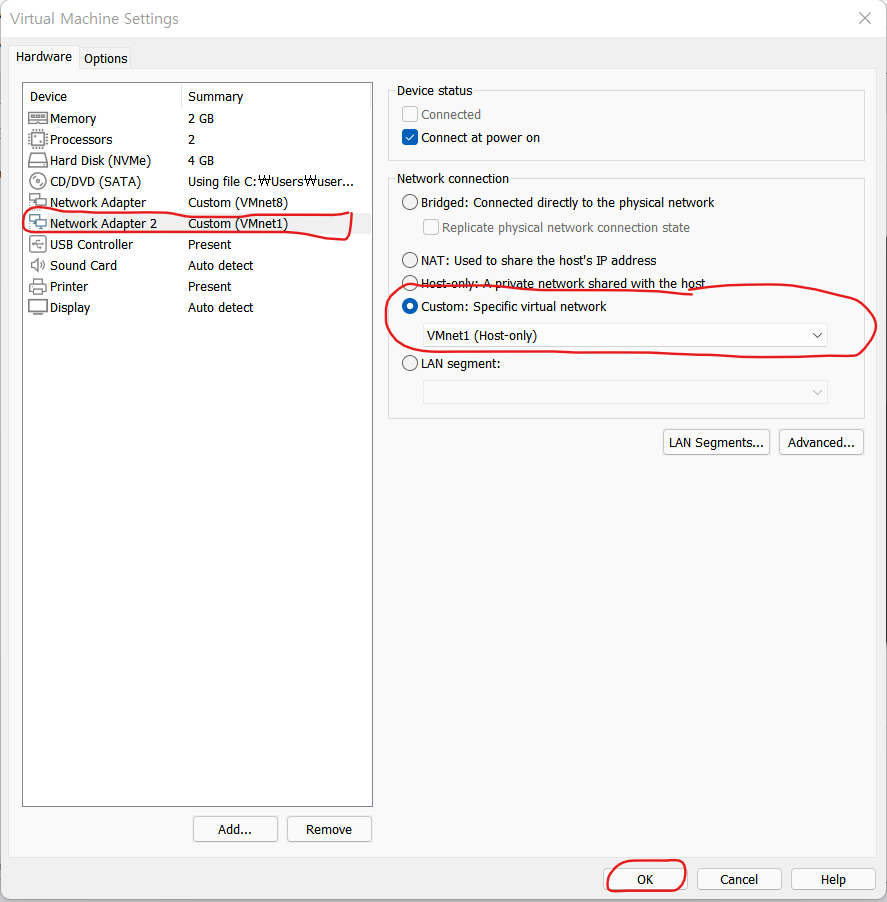

Network Adapter 2 → Custom → VMnet1





이렇게 실습할 환경 구축을 하였습니다.

보시느라 수고하셨습니다.
